NA-1000MS型SF6气体泄漏监测系统
功能特点:NA-1000MS型SF6气体泄漏监测报警系统,是根据当前电力系统强调安全生产的形势,为在安装有SF6电气设备配电装置室的工作人员提供人身

在线咨询:

详细介绍

功能特点:
NA-1000MS型SF6气体泄漏监测报警系统,是根据当前电力系统强调安全生产的形势,为在安装有SF6电气设备配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测报警系统。系统主要检测环境中SF6气体的含量和氧气含量,当环境中SF6气体含量超标或缺氧时,实时进行报警,同时自动开启风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多功能。本系统可广泛的应用于各种电压等级的SF6开关室、组合电气室(GIS室)、SF6主变室等场合。

特点

l采用超长使用寿命的进口SF6气体红外传感器。

l环境温、湿度和氧含量的检测与显示。

l采用RS485总线拓扑结构,可实现200个检测点的检测、显示、记录和报警。

l通过RS485支持测量数据的远传输出。

l报表显示日志列表,供工作人员查询历史数据。

l超宽的工作电源设计185~265VAC,防浪涌和雷击功能。

l可选人体红外探测器、声光报警、联动风机功能组件。

技术指标

lSF6气体传感器:

检测范围:0~3000ppm;

灵敏度:  1ppm;

不确定度:< 1.5%F.S.;

泄漏报警阀值:1000ppm (可编辑);

lO2传感器:

检测范围:0~100%;

灵敏度:  0.1%;

不确定度:<0.2%;

缺氧报警阀值:18.0% (可编辑);

其他参数:

l温度检测范围:-20℃~100℃

l相对湿度检测范围:0~100%RH

l工作电压:185-265VAC

l功耗:主机<20W,变送器<5W/每路

l工作环境:-20℃~60℃

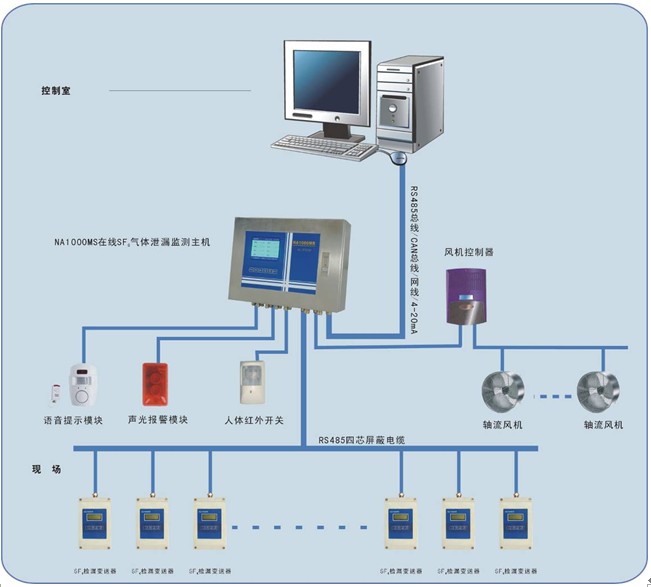

SF6气体监测系统工作框图

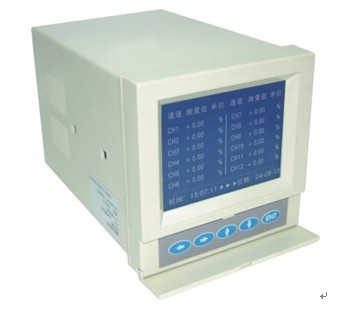

NA1000MR型控制单元

显    示:        320×240点阵TFT彩色触摸屏

不确定度:        ±0.2%

检测通道:            1~8路(任选)

报警输出:                 常开无源触点,AC120V 1A/ DC24V 1A

模拟输出:        4~20mA/0~20mA/0~24mA/0~5V

                  默认4…20mA(最大负载600Ω)输出,

                  可独立编程

报 警 点:          可编辑

工作环境温度:    -20℃~50℃

工作环境湿度:    <90%RH

工作电源:                 85VAC~265VAC,50Hz

控制单元安装方式:盘装到控制柜上

尺    寸:        139mm×139mm×147mm
